A la izquierda podemos apreciar la estructura completa de un átomo de cobre (Cu) en estado "neutro", con un solo electrón girando en su última órbita y a la derecha un "ión" cobre, después que el átomo ha perdido el único electrón que posee en su órbita más externa. Debido a   que  en  esas  condiciones  la carga positiva de los protones supera a las cargas negativas  de  los electrones  que  aún  continúan girando en el resto de las órbitas, el ión se denomina en este caso "catión", por tener carga positiva.

En otras palabras, el voltaje, tensión o diferencia de potencial es el impulso que necesita una carga eléctrica para que pueda fluir por el conductor de un circuito eléctrico cerrado.

Este movimiento de las cargas eléctricas por el circuito se establece a partir del polo negativo de la fuente de FEM hasta el polo positivo de la propia fuente.

http://yeisonmosqueraelectronicafacil.blogspot.com/

CONDENSADORES o CAPACITORES

(mal llamados filtros)

LOS CONDENSADORES

Básicamente un condensador es un dispositivo    capaz de  almacenar energía en forma de campo eléctrico. Está   formado por dos armaduras      metálicas paralelas (generalmente de aluminio) separadas por un material dieléctrico. Va a tener una serie de características tales  como capacidad, tensión de  tolerancia y polaridad,    que deberemos aprender a distinguir.

Aquí a la izquierda vemos esquematizado un   condensador,  con las dos láminas = placas =  armaduras, y el dieléctrico entre ellas. En la versión    más sencilla del condensador, no se pone nada  entre las armaduras y se las deja con una cierta   separación, en cuyo caso se dice que el dieléctrico es   el aire.

·         Capacidad: Se mide en Faradios (F), aunque esta unidad resulta tan grande que se suelen utilizar varios de los submúltiplos, tales como microfaradios (µF=10-6 F ), nanofaradios (nF=10-9 F) y picofaradios (pF=10-12 F).

·         Tensión de trabajo: Es la máxima tensión que puede aguantar un condensador, que depende del tipo y grosor del dieléctrico con que esté fabricado. Si se supera dicha tensión, el condensador puede perforarse (quedar cortocircuitado) y/o explotar. En este sentido hay que tener cuidado al elegir un condensador, de forma que nunca trabaje a una tensión superior a la máxima.

·         Tolerancia: Igual que en las resistencias, se refiere al error máximo que puede existir entre la capacidad real del condensador y la capacidad indicada sobre su cuerpo.

·         Polaridad: Los condensadores electrolíticos y en general los de capacidad superior a 1 µF tienen polaridad, eso es, que se les debe aplicar la tensión prestando atención a sus terminales positivo y negativo. Al contrario que los inferiores a 1µF, a los que se puede aplicar tensión en cualquier sentido, los que tienen polaridad pueden explotar en caso de ser ésta la incorrecta.

TIPOS DE CONDENSADORES

Vamos a mostrar a continuación una serie de condensadores de los más típicos que se pueden encontrar.

1.     Electrolíticos. Tienen el dieléctrico formado por papel impregnado en electrólito. Siempre tienen polaridad, y una capacidad superior a 1 µF. Arriba observamos claramente que el condensador nº 1 es de 2200 µF, con una tensión máxima de trabajo de 25v. (Inscripción: 2200 µ / 25 V).
Abajo a la izquierda vemos un esquema de este tipo de ondensadores y a la derecha vemos unos ejemplos de condensadores electrolíticos de cierto tamaño, de los que se suelen emplear en aplicaciones eléctricas (fuentes de alimentación, etc...).

2.     Electrolíticos de tantalio o de gota. Emplean como dieléctrico una finísima película de óxido de tantalio amorfo, que con un menor espesor tiene un poder aislante mucho mayor. Tienen polaridad y una capacidad superior a 1 µF. Su forma de gota les da muchas veces ese nombre.

3.     De poliéster metalizado MKT. Suelen tener capacidades inferiores a 1 µF y tensiones de trabajo a partir de 63v. Más abajo vemos su estructura: dos láminas de policarbonato recubierto por un depósito metálico que se bobinan juntas. Aquí al lado vemos un detalle de un condensador plano de este tipo, donde se observa que es de 0.033 µF y 250v. (Inscripción: 0.033 K/ 250 MKT).

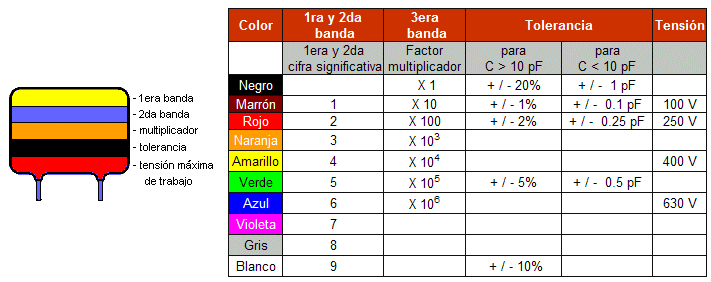

4.     De poliéster. Son similares a los anteriores, aunque con un proceso de fabricación algo diferente. En ocasiones este tipo de condensadores se presentan en forma plana y llevan sus datos impresos en forma de bandas de color, recibiendo comúnmente el nombre de condensadores "de bandera". Su capacidad suele ser como máximo de 470 nF.

5.     De poliéster tubular. Similares a los anteriores, pero enrollados de forma normal, sin aplastar.

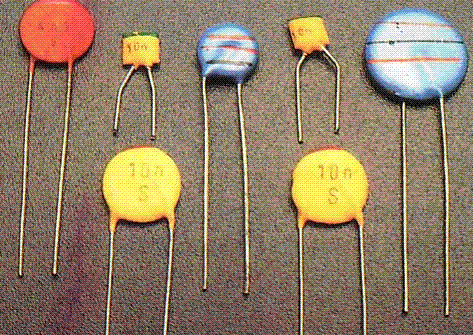

6.     Cerámico "de lenteja" o "de disco". Son los cerámicos más corrientes. Sus valores de capacidad están comprendidos entre 0.5 pF y 47 nF. En ocasiones llevan sus datos impresos en forma de bandas de color.
Aquí abajo vemos unos ejemplos de condensadores de este tipo.

7.     Cerámico "de tubo". Sus valores de capacidad son del orden de los picofaradios y generalmente ya no se usan, debido a la gran deriva térmica que tienen (variación de la capacidad con las variaciones de temperatura).
